albertboada nos envía la segunda parte de su artículo dedicado a la construcción de Minas Tirith. En esta impresionante guía aprenderás a construir el segundo nivel de murallas con sistema de iluminación incluido.
Para ver el artículo pincha en Leer Más.
Materiales
- Planchas de poliestireno de varios grosores. Al menos 3 grosores distintos, una gruesa (5-6 cms), una intermedia (3-4 cms)y una fina (1-2 cms).
- Cartón pluma.
- Cartulinas
- Cola blanca y/o otros pegamentos.
- Bombillas y cable ferroviarios.
- Peanas de miniaturas.
- Lana de acero.
- Masilla.
- cinta aislante.
- Tubo de cartón del papel de cocina.
- Barra de madera de balsa.
- Bolas de plástico y/o cartón prensado.
- Plancha de plástico imitando tejado (sustituible por fragmentos de cartulina).
Para las placas:
- Resina de poliuretano.
- Elastómero de silicona (silicona para moldes).
- Lego
Pinturas:
- Neutral gray de 'americana'.
- Slate grey.
- Dove grey.
- Sand.
- L.Milk.
- Blanca
- Rojo sangre, naranja y amarillo solar para el fuego.
- Pintura textualizada (o arena en su defecto).
- Pintura negra para imprimación.
Herramientas varias.
Medidas de seguridad: Antes de la realización de esta maqueta, se recomienda la lectura de este enlace

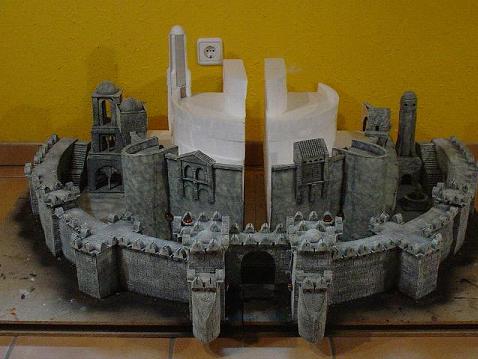

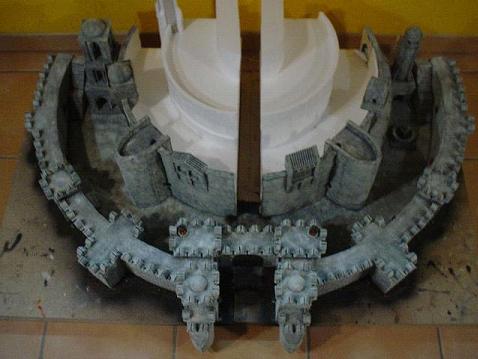

En esta guía construiremos la segunda parte de minas tirith, concretamente el primer nivel, la muralla del segundo y los edificios correspondientes.
Enlaces previos:

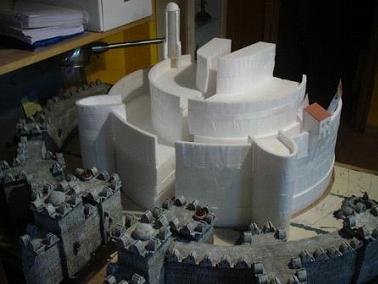

El primer paso a realizar será construir los bloques de los niveles. Para ello usaremos unas guías de cartulina.
Colocamos una cartulina haciendo coincidir la esquina de la misma con el punto de intersección del espolón y la roca posterior.Aprovechando el cable que usamos para la muralla, marcamos un segmento de circunferencia de 35 cms de radio.
De este modo tenemos dos segmentos de circunferencia que nos servirán de guía para cortar los bloques del primer nivel. Tomamos estas guías y las sujetamos a los bloques de poli con agujas, cortando seguidamente el poli estireno con la sierra.
Cortaremos bloques hasta conseguir una altura de 15 cms.
Ahora procedemos a cortar el muro de la segunda planta.
Para ello, cortaremos una tira de la guía de 1,5 cms de ancho, y cortaremos bloques de poli estireno hasta completar 9 cms de altura. El segundo nivel tendrá en total 24 cms de altura, el doble que la muralla. Como veremos posteriormente, una altura superior complicaría el acceso al segundo nivel.
Reutilizando la guía inicial, la iremos recortándola a los radios necesarios.
Para el tercer nivel, un radio de 23, con una altura de 12 más 3 del muro.
Para el cuarto nivel, una altura de 10 cms, siguiendo esta plantilla:
Estos niveles no deben pegarse entre sí ni a la madera hasta el último momento. Ello nos facilitará el trabajo.

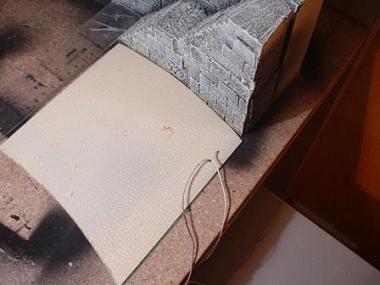

Para el suelo he escogido un modelo de “empedrado”. Hemos realizado el molde y posteriormente placas de resina de 1 mm de grosor.
Aprovechando la sección dela guía de cartón que corresponde a este nivel, cortaremos los segmentos de las placas para forrar el suelo, pasando los cables de los edificios de los dos extremos.

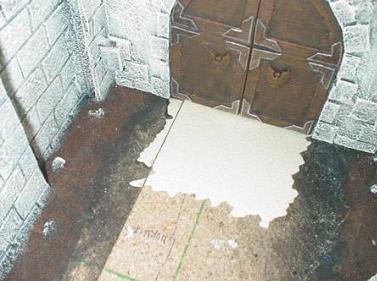

En la puerta, cortaremos las placas con una línea irregular.
Para el acabado de las juntas de las placas, podemos optar por dejarlas tal cual, o por enmasillarlas. Si optáis por esta segunda opción, debéis presionas las juntas de masilla con el molde para que se reproduzca la textura de las placas.
Las torretas
Para la construcción de estas torretas insertadas en la muralla, deberemos cortar 3 tipos de bloques de poli estireno:
1.- Realizaremos una plantilla de cartulina para cortar el poli estireno con la forma y dimensiones del esquema. Posteriormente, cortaremos bloques con esta forma hasta 8 cms de altura.
2.- A continuación cortaremos la plantilla a 4 cms de la zona posterior, tal como marca la línea roja, y cortaremos bloques de poli estireno hasta una altura de 15 cms.
3.- Haremos un murito de 2 cms de alto y 1,5 de ancho en la parte superior.
Para ajustar las torres a la muralla, cortaremos con un cúter el muro superior a la anchura necesaria para el ajuste. no pegar aún las torres.
Estas torres se situarán orientadas en medio de las dos torres de la muralla.
La rampa
Para realizar la rampa, nos ayudaremos de la guía de cartulina con la que cortamos el poliestireno. Trazando así unas plantillas de cartulina curvadas de 5 cms de ancho y 36,5 de largo.
Ahora cortaremos bloques de poli hasta una altura de 15 cms. A continuación cortamos una plantilla con la siguiente forma:
Haremos también un corte en la zona inferior con forma de arco. Esta misma forma la reproduciremos en el muro del segundo nivel, justo al final de la rampa.
La pared
Para Las paredes de la ciudad, se escogió una placa de bloques de piedra, apreciablemente más pequeños que los de la muralla. Del mismo modo, estas placas no se texturizaron. El fin de todo ello era dar una imagen de mayor robustez al muro defensivo, frente a la arquitectura mas cuidada del resto de la ciudad.
Procedimos a forrar todas las paredes pegando las placas de resina con la ayuda de pinzas y alfileres. Posteriormente se enmasillaron las juntas. Así mismo, se pavimentó la rampa.
Tan solo se dejaron pendientes los fragmentos que unían el lateral de las torres con la muralla.

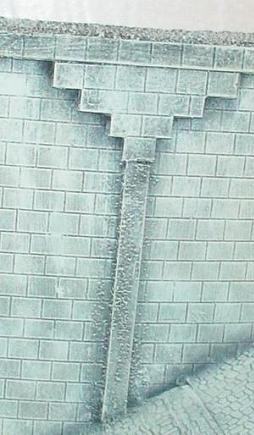

Para dar el acabado final, se hizo una tira del ancho de uno de los bloques de piedra, se pego a una hoja de cartón pluma de 4 mm y se pegó en la arista superior de la pared. También se hicieron contrafuertes con forma de “pirámide azteca invertida” con el mismo sistema.
Por último, se pego una tira de cartón pluma desde el contrafuerte hasta el suelo.

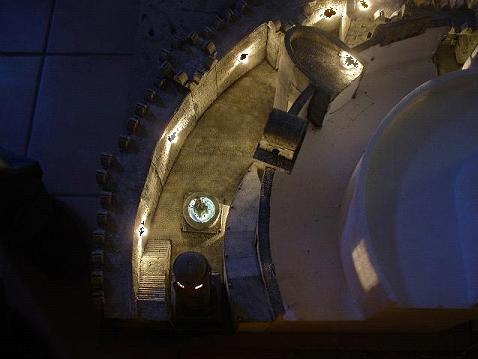

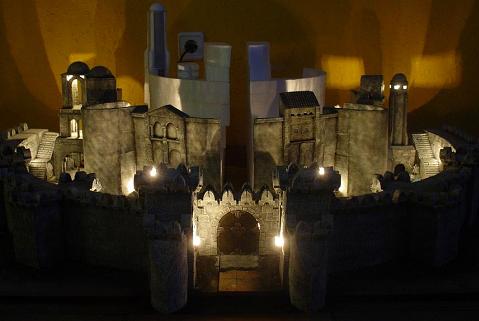

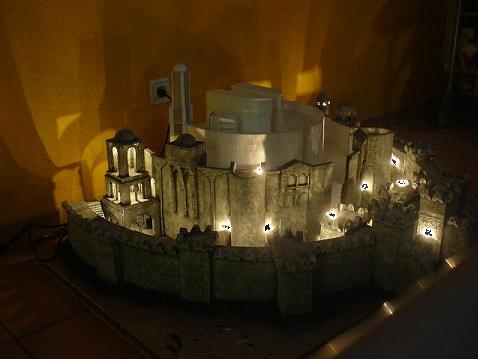

Iluminación
Siguiendo las pautas y procedimientos de la primera parte, pasaremos los siguientes cables:
1.- Bajo la rampa, en el hueco del arco.
2.- En la base de las torres, debemos pasar 3 parejas de cables. Una irá a la parte superior de la torre. Los otros dos, uno a cada lateral, a 6 cms de altura del suelo. Para ello realizaremos dos ranuras en las placas que unen la torre y la muralla.
3.- Como ya se comentó, los edificios de ambos extremos, tendrán iluminación.
4.- Se pasará una pareja de cables a cada lado del espigón central.
Todas estas tomas, se unirán en la parte posterior de cada mitad.
Los pebeteros se han construido como los de la muralla, con la excepción de los que van al suelo, que se realizan con media peana de miniatura.
La colocación de las bombillas y la imitación del fuego, también se explican en la 1ª parte.
EDIFICIOS

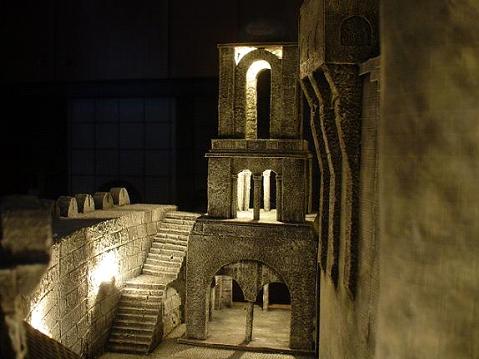

Edificio de 3 plantas
Este edificio se construyó en 3 plantas, todas las cuales disponen de iluminación. Las partes que componen este edificio no deben pegarse hasta el último momento, ya que debemos pasar la iluminación y pintar el interior.
Para la parte superior, cortaremos un cuadrado de cartón pluma de 8x8 cms y le pegaremos media bola de plástico de 6 cms de diámetro.
Para los arcos superiores (siempre y en el futuro, usando guías de cartulina) cortaremos poliestireno de 1,5 cms de grosor. Primero 4 columnas de 8 cms de lato, después 4 arcos de 1 cm de ancho y 8 de alto.
La base de este piso, se realiza superponiendo una placa de poliestireno de 1 cm de grosor y 8.5x8.5 de tamaño, y dos planchas de cartón pluma. Una de 9x9 cms y otra de 9,5x9,5 cms.
Al poliestireno se le realiza una decoración en el borde con cartulina.
El segundo piso se realiza con unas columnas de 2x2 cms de poliestireno, unos arcos cortados con cartón y unas columnas de madera de balsa.
La base mide 11x11 cms y se pega sobre una base de poliestireno de 12x12 cms, con las paredes cortadas oblicuamente. El piso inferior, consta de unos arcos de poliestireno y una columna de madera de balsa, con una base de cartón pluma.
Por último pasaremos cables a cada uno de los pisos, siguiendo la estructura a fin de ocultarlos.

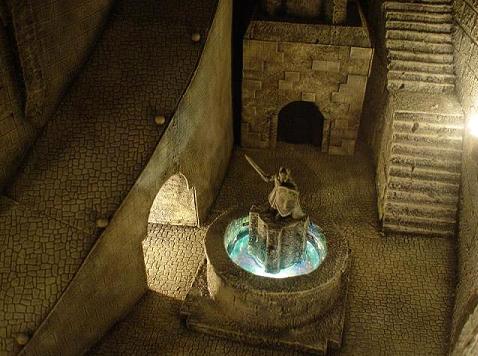

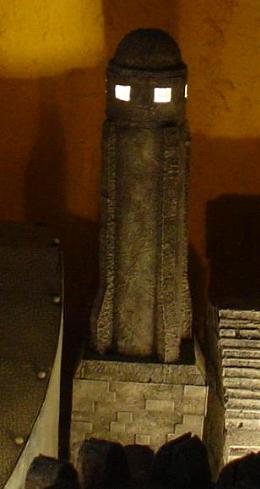

Torre junto a la fuente
Cortamos un bloque de poliestireno de 8x8x8 cms (un cubo). Y le realizamos una entrada en forma de arco con el cúter.
A continuación le pegamos unos fragmentos de placa de muralla y encima colocamos una base de poliestireno de 1 cm de alto cortada oblicuamente.
Para la torre usamos un rollo de papel de cocina, a la que pegamos 4 tiras de poliestireno de 1 cm de grosor con la forma de la imagen.
Para la parte superior, usamos dos piezas redondas de poliestireno, que unimos con una tira de cartulina previamente cortada con las aperturas que veis. Se sitúa en la parte superior media bola de cartón prensado.
La parte superior no se debe pegar aún, ya que debemos instalar la luz y pintar el interior.
Edificio a la pared 1
Uno de los retos al realizar esta maqueta, era colocar un número suficiente de edificios, sin que ello afectara a la jugabilidad de la misma. Para ello se situaron varios edificios decorativos pegados a la pared.
El primero de ellos se sitúa junto a la puerta.
En primer lugar cortaremos tres piezas de una plancha de poliestireno de 1cm siguiendo el esquema. Una de ellas la cortaremos por la línea roja.
Se pegan estas piezas en el muro colocando una tira de cartón pluma de 10x1 cms entre ellas. En la foto superior podéis ver los elementos que configuran el edificio. Además de los mencionados, los arcos superiores e inferiores se han realizado con cartulina gruesa, al igual que las ventanas centrales. El tejado se tomo de un aplaca de plástico, aunque también se puede realizar con fragmentos de cartulina.

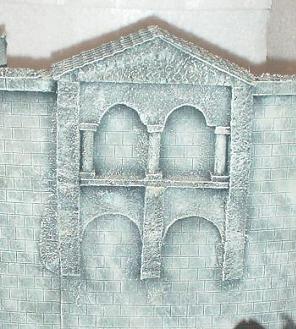

Edificio a la pared 2

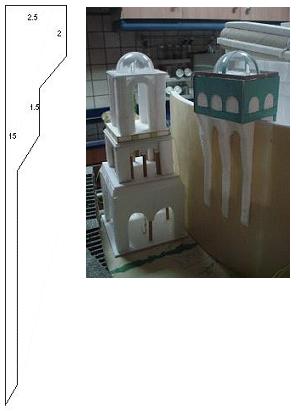

Los contrafuertes de este edificio tiene la misma forma que los anteriores, aunque cortándolos por la línea verde, por tanto podréis aprovechar las guías de cartulina usadas anteriormente para cortar el poliestireno. El triángulo de poliestireno mide 9 cms de base y 2 de altura.
Como se puede ver, el resto se compone de piezas de cartulina gruesa, cartón pluma y madera.

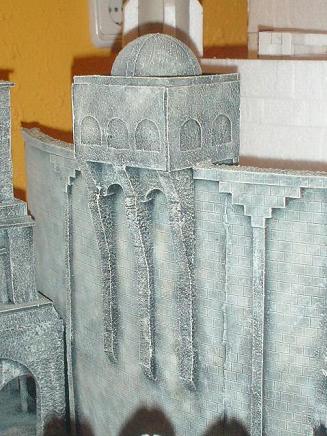

Edificio a la pared 3
Se cortaron los contrafuertes de poliestireno de 1 cm de grosor y se unieron con arcos cortados de la misma plancha de poliestireno.
La cúpula superior se realizo con una bola de plástico a la que se pegaron dos tiras de cartulina.
El bloque central se hizo con poliestireno de 8 cm. de ancho, 5 de alto y 7 de profundo, decorándose con unos ventanales de cartulina.
En la parte posterior se unió al muro con cartón pluma y también se decoraron las juntas con cartulina.

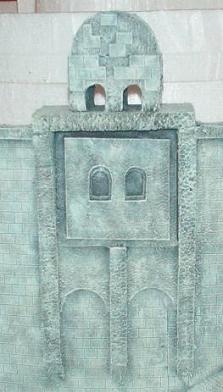

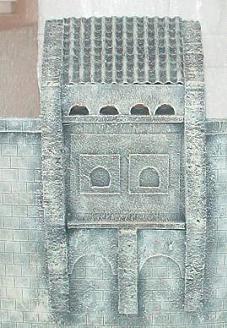

Edificio a la pared 4
En la realización de este edificio se usaron los contrafuertes del edificio anterior. El resto de las piezas se realizaron en poliestireno y cartulina, siempre cortando el poliestireno con guías de cartulina, tal como se puede ver.
Edificio a la muralla
Para completar las edificaciones, se situó un sencillo edificio contra la muralla.
PINTURA
Texturizaremos toda la maqueta, excepto las placas de textura. Para ello, usamos una mezcla de “pintura texturizada”, pintura negra y un poco de agua.
Deberemos texturizar también el interior de los edificios.
Las placas no las texturizaremos para evitar ocultar los detalles, además de dar un aspecto menos tosco. Ello tendrá consecuencia en le pintado como veremos.Las placas las imprimamos con pintura acrílica negra.
Usamos la misma escala de colores que para la muralla. Neutral grey, Slate grey (2 capas o en su defecto una capa y otra de dove grey), sand, light buttermilk y algo de blanco.
En las zonas en las que hemos texturizado, podemos dar los pinceles secos con normalidad.
En las placas, en cambio, dado que son planas y con poca textura, la aplicación de pinceles secos sucesivos, no produciría el efecto esperado. Por ello, aplicamos el pincel seco de modo “no uniforme”, como si se tratara de un esponjeado, es decir dando pinceladas de pincel seco aquí y allá hasta que consigamos un efecto general más claro, pero sin ser uniforme.
En los próximos artículos veremos la construcción de los últimos niveles, así como el palacio, la torre y la montaña.
